產品名稱：S11型油浸式電力變壓器

產品概述 ▍Product Description

本公司研發生產的S11-M係列全密封油浸式電力變壓器具有低損耗、低噪音、效率高的優點，可取得良好的節能效果並減少汙染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油櫃，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣.隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

產品特點 ▍Features

1.變壓器鐵心采用進口冷軋矽鋼片疊積而成，大大降低空載損耗和空載電流，並對鐵心進行綁紮，保證鐵心的緊實度，降低噪音。

2.高低壓繞組用無氧銅繞製，低壓繞組500kVA及以下采用雙層圓筒式結構，630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

3.變壓器聯結組采用Dyn11,減少諧波對電網的影響，改善供電質量。

4.變壓器為全密封結構，延長使用壽命，免吊心，免維修。

5.實測噪音值低於標準。

本係列變壓器經正常運輸後，不需作吊心檢查,即可安裝有關的零部件，進行驗收項目試驗，合格後即可投入運行。

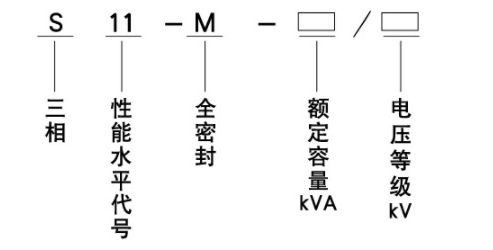

型號含義 ▍Model Meaning

使用條件 ▍Conditions Of Use

1.高環境溫度: +40C

2.低環境溫度: - -25C

3.海拔高度: <1000m

4.高月平均相對濕度: 90%(20C)

5.安裝地點:安裝在沒有火災、爆炸危險、嚴重汙穢、化學腐蝕及劇烈振動的場所，戶內或戶外。

執行標準 ▍Executive Standard

GB 1094.1電力變壓器

GB/T 15164油浸式電力變壓器負載導則

GB/T 6451三相油浸式電力變 壓器技術參數和要求

GB/2536 變壓器油

JB/T3837變壓器類產品型號編製方法

JB/T501電力變壓器試驗導則

GB1094.3電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

DUT572變壓器運行規程

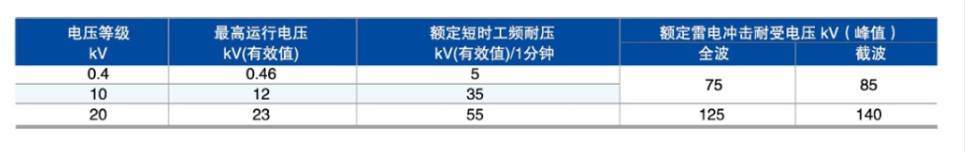

絕緣水平 ▍Insulation Level

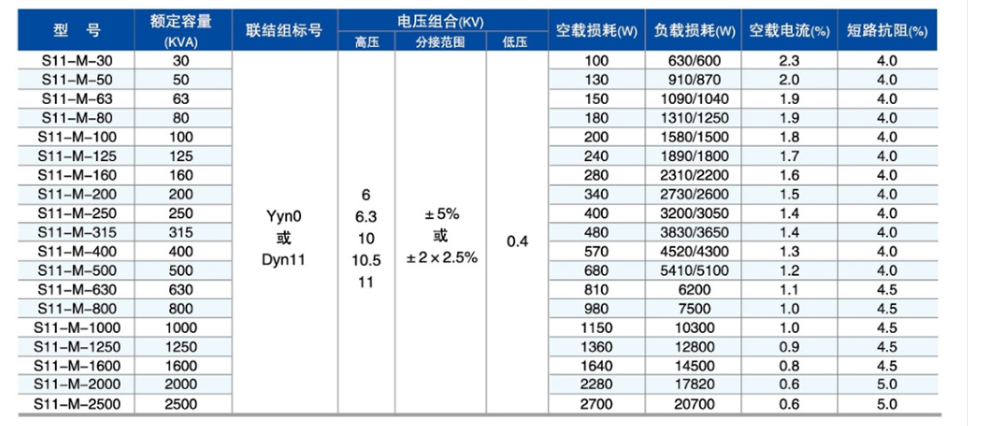

       S11型10KV雙繞組係列主要產品性能參數

Main product performance parameters of S11 10KV dual winding series

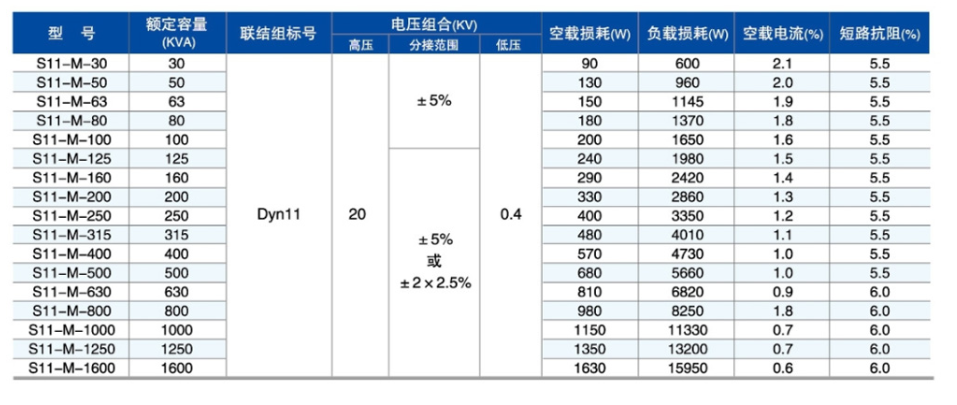

S11型20KV雙繞組係列主要產品性能參數

Main product performance parameters of S11 20KV dual winding series
